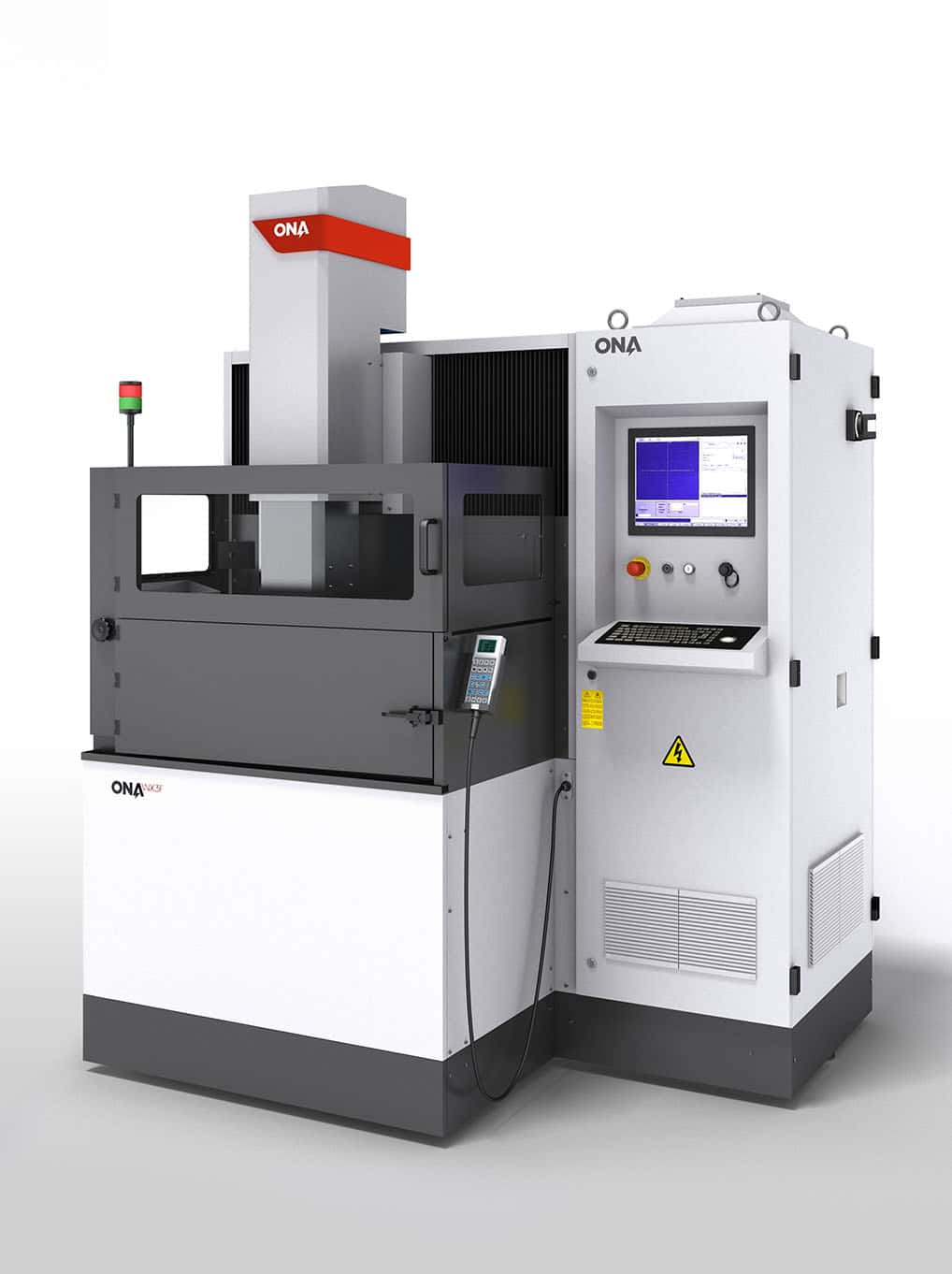

Spécifications ONA NX3F
| Parcours sur l’axe X | 400 mm | 15.7 in | |
| Parcours sur l’axe Y | 300 mm | 11.8 in | |
| Parcours des porte-électrodes | 300 mm | 11.8 in | |
| Distance maximale entre la tête et la table | 470 mm | 18.5 in | |
| Dimensions internes du réservoir | Longueur | 920 mm | 35.8 in |
| Largeur | 590 mm | 24 in | |
| Hauteur | 350 mm | 13.8 in | |
| Table de travail | 600 x 400 mm | 23.6 x 19.7 in | |
| Poids autorisé sur la table | 750 kg | 1650 Ibs | |
| Type de réservoir de travail | Fixe | Fixe | |
| Poids maximal de l’électrode | 50 kg | 110 Ibs | |
| Rugosité minimale | 0,08 – 0,1 µm Ra | 0.08 -0, 1 µm Ra | |
| Intensité du générateur | 100 A | 100 A | |
Avantages de la technologie NX
- Technologie d’impulsion à haute vitesse qui permet l’obtention des résultats suivants :
-
- Temps d’usinage optimaux pour des travaux aux conditions de nettoyage difficiles.
- Amélioration de l’homogénéité de la rugosité sur de grandes surfaces (225 cm², VDI 20).
- Possibilité de réaliser des rainures profondes avec les garanties maximales de qualité et de précision (VDI 20 jusqu’à 100 mm).
-
- Système SAAC (Surface Automatic Adaptive Control) qui optimise l’efficacité du générateur dans les travaux d’érosion où des électrodes de surfaces évolutives sont utilisées (en particulier les électrodes ayant une petite surface de départ).
APPLICATIONS
>> Grilles
| Type de graphite : | EDM-3 |
| Temps total : | 43 heures |
| Rugosité finale : | 18 VDI |
| Surface de l’enceinte : | 350 cm² |
Le dégrossissage et la finition se font avec une seule électrode
>> Cales
| Taille de l’électrode : | 40 x 1,5 mm |
| Matériau de l’électrode : | Graphite moyen |
| Matériau de la pièce : | acier |
| Profondeur de la cale : | 35 mm |
| Temps : | 1 h 58 min |
| Usure de l’électrode : | -0,006 |
>> Surface homogène
| Temps de réalisation : | 7 h 26 min |
| Finition superficielle : | 19 VDI |
| Numéro d’électrodes : | 1 |
| Profondeur : | 0,05 mm |
| Taille de la pièce : | 85 x 85 mm |
>> Moule de caméra de portable
| Dimensions de la cavité : | <1 mm² |
| Matériau de l’électrode : | Cuivre |
| Temps : | 16 min |
| Finition : | 7 VDI |
| Rayon: | 0,005 mm |
| Matériau de la pièce : | SK11 |
