\ SECTEUR AUTOMOBILE

\ Enceinte

Type de graphite: EDM-3
Durée totale: 43 heures
Rugosité finale: 18 VDI
Surface de l’enceinte: 350 cm²
Le dégrossissage et la finition se font avec une seule électrode

\ Rainures

Taille de l’électrode : 40 x 1,5 mm.
Matériau de l’électrode : Graphite moyen.
Matériau de la pièce : acier.
Profondeur de la cale : 35 mm.

\ Matrice de forgeage

Matériau de base : acier traité
2 électrodes : graphite EDM100
Profondeur d’érosion : 10 mm
 Rugosité finale obtenue : 25 VDI (1,80 µm Ra)
Tolérance de la cavité obtenue +/- 0.03 Générateur de 400 A.

\ Matrice de débitage

Matériau de base : acier traité
Diamètre du fil : Ø 0,25 mm
Nombre de coupes : une coupe et deux révisions
Rugosité finale obtenue : 16 VDI (0,63 µm Ra)

\ Rainures

Profondeur : 35 mm
Finition :
24 VDI
Matériau de l’électrode :
Graphite
Nombre d’électrodes :
2
Angle de l’électrode :
1,4º par côté
Épaisseur :
1,4 mm

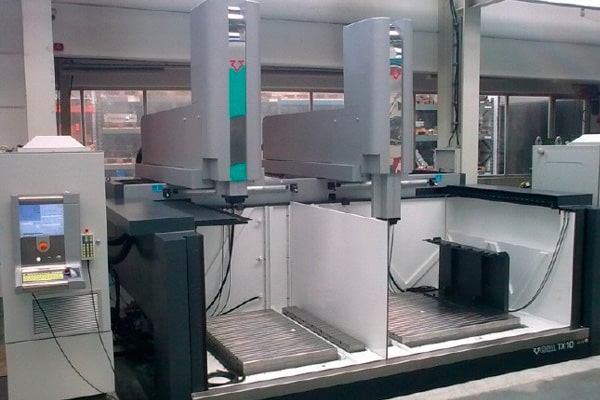

MACHINES

Parcours de la machine X-Y-Z : 2500 x 1500 x 1000 mm.

Dimensions internes du réservoir de travail : 3500 x 2000 x 1250 mm.

Poids maximal de l’électrode : 100 kg.

Fonctionnement de l’axe « C » avec des extensions horizontales de 260 mm de longueur.

Têtes submersibles jusqu’à 100 mm de profondeur.

Deux machines en une grâce à la division du réservoir.

ONA TQX10 avec trois chargeurs d’électrodes : deux chargeurs pour 20 électrodes chacun et un autre supplémentaire, à l’intérieur du réservoir de travail, pour les grandes électrodes d’un poids pouvant atteindre 110 lb chacune.

Diviseur de réservoir

Machine entièrement intégrée au système de gestion et de contrôle du client
